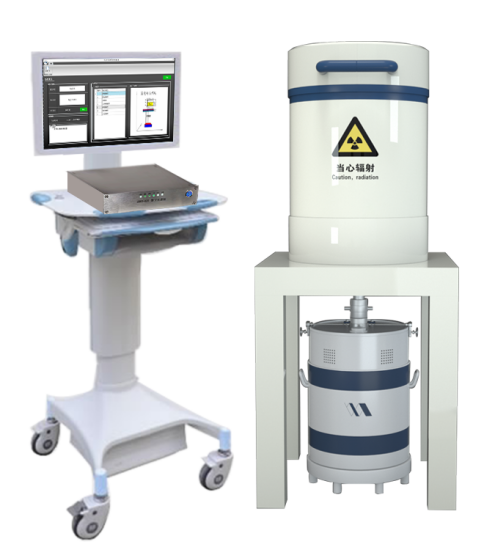

RG-HPGe 系列高纯锗γ谱仪是一款实验室伽玛辐射测量设备,用于测量各种类型环境样品(如空气、水、土壤)中的放射性γ能谱,以确定放射性种类、核素及放射性水平。
高纯锗γ谱仪由高纯锗探测器、制冷系统、低本底铅室、数字化谱仪、谱分析软件、无源效率刻度软件等组成。
高纯锗探测器(可选用其他效率和类型的探测器)
● 探测器类型: P型同轴高纯锗;
● 能量响应范围:30KeV-10MeV;
● 能量分辨率FWHM:≤1.0KeV@122keV峰(57Co);≤1.9KeV @1.332 MeV峰(60Co);
● 相对探测效率:≥55%;
● 峰康比:≥67:1;
● 峰形参数: FW0.1M/FWHM≤1.9,FW.02M/FWHM≤2.8;
● 探头采用整体碳纤维封装;
● 探头采用冷指可拆卸设计,可实现探测器间互换使用。
RG-LNC 液氮回凝装置
由我公司自主研发的高纯锗谱仪液氮回凝装置,内置一个国产高性能斯特林压缩机和一个28L液氮杜瓦瓶,提供了一个高度可靠的高纯锗探测器冷却系统。对于电源不稳定的实验室来说特别有效。这款很容易安装在一个标准铅室下面,跟传统杜瓦瓶的占地面积一样。远程状态显示器可以安装在铅屏蔽外面,以便于查看。
● 液氮回凝装置容积:28L;
● 液氮回凝装置的冷却温度<80K,为制冷机零蒸发;
● 常温下系统漏率<1.0×10-8Pa·m³/s;
● 持续运行情况下每2年才需要补充一次液氮;
● 辅助冷却:内置风扇;
● 噪声水平:在30℃环境条件下,设备满功率运行,1m 运距离噪声水平小于60dB(A);
● 电源:100-240V;
● 正常功耗:典型值150W,最大350W;
● 尺寸(不含探测器):φ435mm×680m m (不含把手);
● 工作温度:0-40℃,20-90% RH 无冷凝。

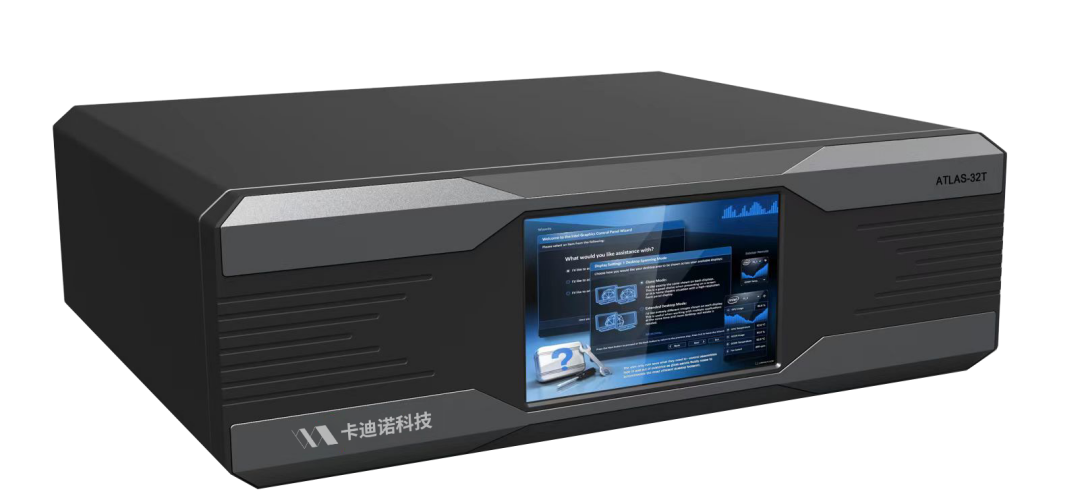

ATLAS-32T 数字化谱仪
我公司开发的ATLAS-32T 数字化谱仪具备完全自主化,可选择单/双通道32K道数字化能谱仪,这一谱仪系统支持几乎所有类型的探测器,如HPGE,Nal,LaBr₃,Cd(Zn)Te。
系统内部集成数字化谱仪系统必须的信号极性调节单元,快速模数转换(ADC) 单元,自动极/零相消单元,数字基线恢复单元,数字脉冲成形单元,以及高级应用的数字化反康/反宇宙接口单元,该系统可通过GammaSense 谱分析软件直接调用和读取。
配备的GammaSense谱分析软件是一套完整的谱分析软件,能够实时给出放射性样品活度,该谱分析软件还具备重峰解析能力,可对复杂能谱进行解析,结果以报告的形式给出,用户可直接通过打印机打印出来。
● 输入信号可正可负,支持RC 反馈型前放和TRP 复位型前放;
● 可选单路或双路数字化谱仪,最大道址:32768道;
● 八粗增益软件可调,0.5~1.2细增益软件可调;
● 自动极零,自动最优化;
● 成形时间软件可调,调节范围:0.8us~24us, 平顶时间:0.1~2.4us;
● 集成数字化门控端口,可组建数字反康/反宇宙系统;
● 2路或4路程控O~+5000V,0~-5000V 高压。
● 积分非线性<±0.02%;微分非线性:<±0.8%;
● 计数通过率:100Kcps;
● 内置虚拟示波器;
● 支持能谱模式和LIST模式;
● 长时间工作稳定可靠,72小时零点漂移小于1道,72小时增益不稳定性小于千分之二;
● 零点温度系数:小于0.2道/℃;增益温度系数:小于0.1%/℃;
● 通讯接口: USB3.0/ 网口/无线。
RG-5163T低本底铅室(可选配超低本底铅室)
● 顶开门;
● 铅室内腔尺寸:φ280mm×480mm, 有效测量高度250mm;
● 铅室主体由外到内的构造:低碳钢外衬、老铅、锡和软铜内衬;
● 本底指标:针对效率为60%的高纯锗谱仪,能量范围40keV~2MeV, 积分本底保证值2.5cps。
GammaSense 谱分析软件
我公司开的 GammaSense 谱分析软件是完全自主化的谱分析软件,该谱分析软件可与公司配套的硬件使用,也可离线处理保存的能谱文件。
软件集成谱仪控制,能谱获取,数据分析和数据报告生成等功能,内置高性能谱分析算法,可支持各种γ谱学能谱分析,内置多种谱分析引擎,适合Nal,LaBr₃ ,HPGE,CdZnTe 等γ谱仪的能谱解析。
软件详细功能:
● 谱仪控制:支持本公司的全系列多道谱仪,包括多道连接,多道控制,多道数据获取,刻度信息离线保存;
● 能谱获取:支持能谱道数从512 ~ 32768道谱数据获取,且支持多窗口同时获取,可同时支持12路能谱的同时获取;
● 多种停止测量条件:可设置多种停止测量条件,如实时间,活时间,感兴趣区计数等,也可进行连续存储能谱测量;
● 能量刻度:支持线性能量刻度和多项式能量刻度,刻度文件可存储或调用;

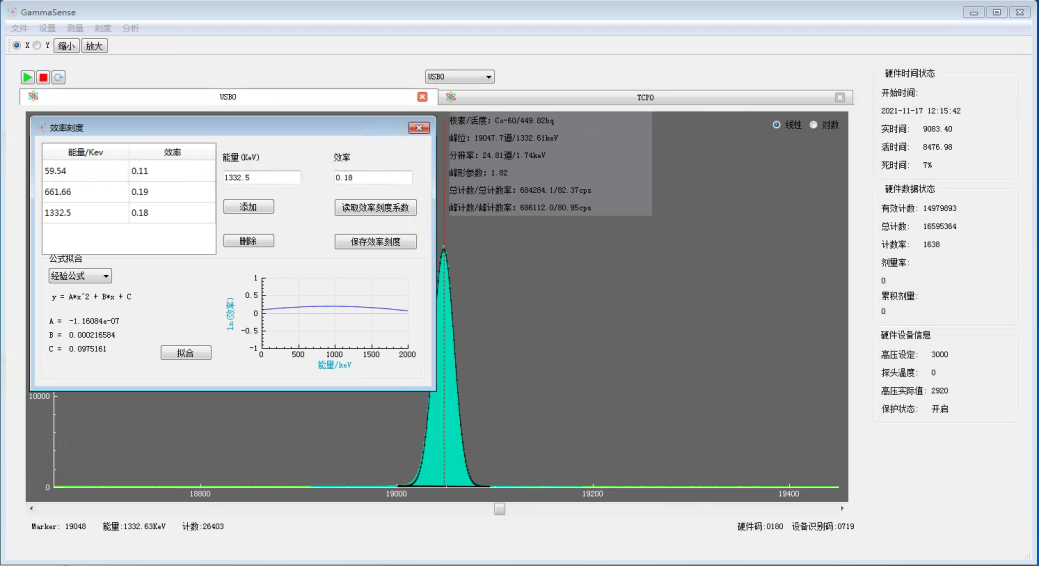

● 效率刻度:支持线性效率刻度和多项式效率刻度,刻度曲线实时显示,刻度文件可存储或调用;
● 峰形参数:支持峰形参数实时显示,用户可任意设置1/X高宽;
● 峰形拟合:采用高斯拟合加阶梯函数进行峰形拟合,针对峰形不对称的谱仪,可采用高斯函数+前后拖尾函数进行拟合,拟合出来的结果实时显示;
● 重峰解析:支持多重峰解析功能,在重峰解析模式下,可手动查看某一个重峰的峰信息,包括分辨率,净面积等;
● 核素库:支持自定义核素库和用户核素库,方便用户根据需要添加或删除;
● 报告输出:具备全自动分析功能,报告以TXT 文件给出,包含:核素识别,能量信息,活度信息等。
能量刻度界面
峰面积计算
可编辑核素库
活度检测报告
无源效率刻度软件
我公司自主研发的高纯锗谱仪无缘效率刻度软件,以在放射性活度测量时的效率刻度,几个关键参数:几何形状、体积、密度、材料、测量距离等,任何一个参数的改变都会都测量结果造成影响,这就导致无法及时制作相关标准源进行重新效率刻度。
通过几何建模以及精密的数学计算,无源效率刻度技术已经达到标准测量仪器同等的准确性,并且具有快速、便捷、不受工作环境影响的明显优点,极大延伸了放射性测量的应用场景。
功能:
软件基于蒙特卡罗模拟计算而开发,独立运行,其效率刻度输出结果可以作为高纯锗谱仪解谱软件效率刻度。
● γ 能量范围10keV-7MeV 的模拟能量区间,用户可以自定义能量范围;
● 效率刻度能量点数用户可以自定义,推荐选取至少2个以上能量点;
● 软件包含圆柱、圆盘、烧杯、马林杯、U 型杯、盒子、球形、横向圆柱、点源等9种几何样品模型的分析计算;

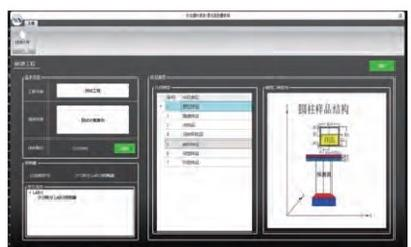

● 支持几何模型的3D 视觉展示,允许用户编辑几何模型,并提供模型的几何校验;

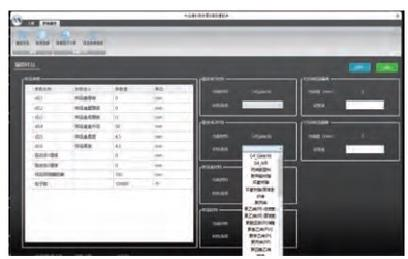

● 提供常用的材料库,允许用户自定义材料;
● 实现核素级联衰变的无源符合校正。
