F11 RG-HPGe高纯锗伽马谱仪

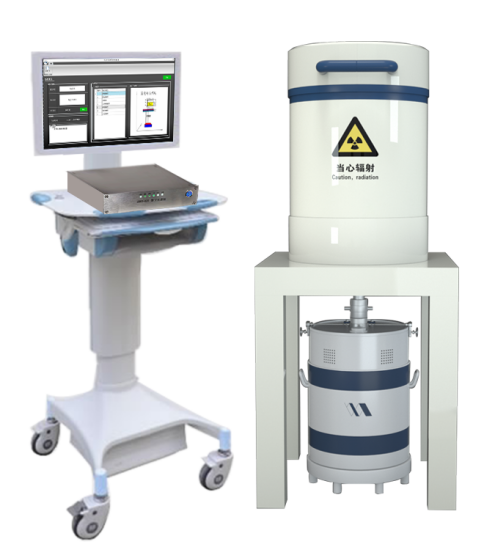

RG-HPGe高纯锗伽马谱仪主要由P型同轴宽能型高纯锗探测器、数字化谱仪、谱分析软件、液氮回凝制冷装置、低本底铅室、无源效率刻度软件等组成。

1、技术指标

1.1 高纯锗探测器
(1) 探测器类型：P 型同轴宽能型高纯锗探测器；
(2) 能量范围：5keV～10MeV；
(3) 相对探测效率：≥60%；
(4) 探测器能量分辨率：对14.4keV峰≤0.95keV；对122 keV峰：≤1.0KeV；对1.33 MeV峰：≤1.9KeV；
(5) 峰康比：≥70:1；
(6) 峰形参数：FW0.1M/FWHM ≤1.90；
(7) 封装：探测器外壳采用低本底碳窗封装，进一步降低本底，提高探测效率；

1.2 数字化谱仪
(1) 最大数据通过率：130kcps；
(2) 粗/细增益软件：八档粗增益软件可调，0.5~1.2细增益软件可调；
(3) MCA道数：64K一体化多道分析器，可选单路或双路数字化谱仪，最大道址：65536道；
(4) 功能：具有低频噪声抑制、自动最优化、自动极零、零死时间校正和虚拟示波器等功能；
(5) 线性：积分非线性≤±0.025%；微分非线性≤±1.0%；
(6) 温度系数：增益≤35ppm/℃ ；零点≤3 ppm/℃；
(7) 成形时间：成形时间软件可调，调节范围：0.5us～24us，平顶时间：0.1～2.4us；

1.3 谱分析软件
(1) 具有本底校正、核素识别、能量刻度、效率刻度、参数设定、活度计算、活度修正、最小可探测限计算、不确定度分析、报告输出等功能；
(2) 自动能谱解析功能，并自动标记识别到的核素；
(3) 重峰自动解析功能；
(4) 分析流程：首先全自动分析，用户根据全自动分析的结果，选择关注的核素和能峰，然后进行高精密交互分析，然后输出报告；
1.4 制冷装置
(1) 制冷方式：液氮回凝制冷装置；
(2) 工作时间：一次充满液氮可支持连续工作1年以上；
(3) 工作噪音：低噪音设计，实际工作期间在1米处噪音实测59db；
(4) 状态监控：具有状态监控系统，可显示当前压力、液氮液位及制冷机工作温度；
(5) 功能：配备安全泄压阀和报警功能，保证设备不会因断电导致压力过高，同时在低液位情况下提醒液位低需要加注液氮；
1.5 低本底铅室
(1) 开门方式：顶开门，一体式铅屏蔽室；
(2) 本底计数率：≤2.8cps；
(3) 低本底铅室材料：外壳10mm低碳钢板；
(4) 主屏蔽体铅屏蔽厚度：10cm；
(5) 内置0.5mm厚锡板和1.5mm厚无氧铜板；
(6) 铅室内腔尺寸：高48cm，直径28cm，有效测量高度25cm；
1.6 具有无源效率刻度软件。

2、配置清单

序号	配置名称
1	高纯锗γ能谱探测器
2	数字化多道分析器
3	谱获取及分析软件
4	液氮回凝冷制装置
5	低本底铅室
6	无源效率刻度软件
7	数字终端工作站
8	纸质数据输出终端
9	UPS不间断电源（续航大于6h）
10	标准体源：U-238、U-235、Ra-226、Th-232、K-40、Cs-137、I-131、Co-60、Am-241混合粉末标准源500g
11	标准体源：U-238、U-235、Ra-226、Th-232、K-40、Cs-137、I-131、Co-60、Am-241混合粉末标准源340g
12	标准体源：U-238、U-235、Ra-226、Th-232、K-40、Cs-137、I-131、Co-60、Am-241混合粉末标准源200g
13	标准溶液：Eu-152标准溶液1瓶/10g，Cs-137标准溶液1瓶/10g
14	标准点源：E-152标准点源1枚，Co-60标准点源1枚
15	马林杯标准溶液体源（1800g），10个核素，1个
